React+Flask 어플리케이션: 코드부터 Jenkins 배포까지 (CI/CD) - 2

이번 블로그는 CI/CD 1탄 에서 작성한 어플리케이션을 쿠버네티스 로 배포하는 과정을 정리했는데요, 진행한 내용은 아래와 같습니다.🚀



1. GitHub Actions가 main push를 감지 → Backend/Frontend 이미지를 빌드하여 GHCR(GitHub Container Registry) 로 푸시

2. Actions가 Jenkins Webhook (HTTP POST) 호출 → Jenkins job 시작

3. Jenkins가 GHCR로 로그인 → GHCR 에 있는 이미지를 Pull.

4. Jenkins가 Kubernetes에 docker-registry secret(ghcr-secret)과 unsplash-secret을 생성(또는 업데이트).

5. Jenkins가 Helm으로 image-gallery 차트를 ./helm/image-gallery 경로에서 values-*.yaml로 배포.

6. Kubernetes가 Secret을 Pod로 주입 → 앱은 런타임에 ACCESS_KEY 환경변수로 사용.



이번 블로그는 아래 준비사항을 세팅하는 과정부터 시작합니다.

---

준비사항 (Prerequisites)

이 프로젝트를 실행하기 전에 로컬 환경과 클라우드 환경에서 몇 가지 필수 도구와 계정을 준비해야 합니다.
아래 순서대로 진행하면 됩니다.

• 로컬 머신: Docker, kubectl, Minikube, helm 설치
• Jenkins 서버(로컬 도커로 띄워도 됨) — Jenkins에 kubectl, helm, docker CLI가 동작해야 함
• GitHub 리포지토리(코드 + .github/workflows), GHCR 사용(또는 원하는 레지스트리)
• Jenkins에 Credentials 추가

---

1. 필수 툴 설치

1. Docker
   • Docker Desktop 다운로드
   • 설치 후 확인:
   • docker --version
2. kubectl (Kubernetes CLI)
   • 설치 가이드
   • 설치 후 확인:

     kubectl version --client

3. Minikube 설치
   • 설치:

     brew install minikube   # Mac + Homebrew

   • 설치 확인:

     minikube version

4. Helm (Kubernetes Package Manager)
   • 설치:

     brew install helm

   • 설치 확인:

     helm version

---

2. 계정 & 토큰 준비

1. GitHub
   • 리포지토리 준비 (이전 포스팅에서 사용하던 거 그대로 사용 예정,  예시 - ImageGallery)
2. GHCR (GitHub Container Registry) Personal Access Token
   • GitHub → Settings → Developer settings → Personal Access Token (Classic) 생성
   • 권한:  read:packages,  write:packages
   • Jenkins에 ghcr-credentials로 Credentials 등록 및 Github Secrets 으로 등록 (나의 경우 MY_TOKEN 으로 등록됨)
3. Unsplash API Key
   • Unsplash Developers에서 API Key 발급
   • Jenkins에 UNSPLASH_KEY로 Credentials 등록

---

3. Kubernetes 클러스터 준비 (Minikube)

1. 클러스터 생성 및 확인

minikube start --driver=docker
kubectl get nodes



결과는 아래처럼 나옵니다.

NAME       STATUS   ROLES           AGE   VERSION
minikube   Ready    control-plane   11h   v1.33.1

---

4. Jenkins Credentials 설정

Jenkins → Manage Jenkins → Credentials → Global 에 아래 두 가지 추가:

1. ghcr-credentials
   • Kind: Username with password
   • Username: GitHub ID
   • Password: 2번 과정에서 진행한 GHCR Personal Access Token
2. UNSPLASH_KEY (이전 포스팅에서 저장함)
   • Kind: Secret text
   • Secret: Unsplash API Key

 여기까지 완료되면, GitHub Actions → GHCR Push → Jenkins CD → Kind 배포를 실행할 모든 준비가 끝납니다.

---

이제 CI (빌드 & 푸시) 와 CD (배포) 를 차례대로 설정해 보겠습니다.

1. GitHub Actions (CI): 이미지 빌드 & GHCR push

먼저, GitHub 리포지토리에 .github/workflows/ci.yml 파일을 추가합니다.
이 워크플로우는 main 브랜치에 push가 발생하면 백엔드와 프론트엔드 이미지를 GHCR로 빌드 & 푸시합니다.

name: Build and Push Docker Images to GHCR

on:
  push:
    branches: ["main"] # main 브랜치에 push 될 때 실행

env: # jenkins 빌드 트리거를 위해 환경변수 지정 (아래에서 사용할 예정)
  JENKINS_JOB: gallery_app
  JENKINS_PARAMS: environment=dev

jobs:
  build:
    runs-on: ubuntu-latest

    permissions:
      contents: read
      packages: write # GHCR에 푸시하려면 필요

    steps:
      - name: Checkout repository
        uses: actions/checkout@v3

      # GHCR 에 로그인
      - name: Log in to GitHub Container Registry
        uses: docker/login-action@v2
        with:
          registry: ghcr.io
          username: ${{ github.actor }}
          password: ${{ secrets.MY_TOKEN }} # Github에 저장한 MY_TOKEN secret 사용

      # Frontend 이미지 빌드 & 푸시
      - name: Build and push frontend
        uses: docker/build-push-action@v4
        with:
          context: ./frontend
          push: true
          tags: ghcr.io/${{ github.repository_owner }}/frontend:latest

      # Backend 이미지 빌드 & 푸시
      - name: Build and push backend
        uses: docker/build-push-action@v4
        with:
          context: ./backend
          push: true
          tags: ghcr.io/${{ github.repository_owner }}/backend:latest

      # Jenkins 빌드 트리거
      - name: Trigger Jenkins Job
        uses: appleboy/jenkins-action@master
        with:
          user: ${{ secrets.JENKINS_USER }} # Github에 저장한 JENKINS_USER secret 사용
          token: ${{ secrets.JENKINS_TOKEN }} # Github에 저장한 JENKINS_TOKEN secret 사용
          url: ${{ secrets.JENKINS_HOST }} # Github에 저장한 JENKINS_HOST secret 사용
          job: ${{ env.JENKINS_JOB }} # 위에서 지정한 environment 값
          parameters: ${{ env.JENKINS_PARAMS }}



• Trigger Jenkins CD 단계에서 Jenkins에 Webhook을 호출 → Jenkins Job이 자동 실행됩니다.
  • JENKINS_HOST의 경우 Jenkins 가 실행되는 주소입니다. 저의 경우 localhost:8080 에 띄웠기 때문에 이 local 주소를 외부에서 접근가능하도록 노출해야 하는데요, 이는 손쉽게 Ngrok 을 사용해서 할 수 있습니다. (참고: https://innerjoin.tistory.com/25 )
  • 이 외에 다른 매개변수들은 https://github.com/appleboy/jenkins-action  를 참고하면 됩니다.

GitHub - appleboy/jenkins-action: GitHub Action that trigger Jenkins job.





---

2. Jenkinsfile (CD): Helm으로 Kubernetes 배포

Jenkins에서 실행할 Jenkinsfile은 아래와 같습니다. 이전 빌드된 작업물은 workspace 에 기록되는데 이로 인해 이전 작업물이 캐시되어 새 버전이 제대로 반영이 안되는 경우가 있었습니다. 저는 첫 번째 단계롤 workspace를 모두 삭제하도록 구성했습니다.



workspace 초기화  → GHCR 로그인 → K8s Secret 생성(ghcr + unsplash) → Helm 배포 -> pod 가 잘 떴는지 확인 (선택) 순으로 실행합니다.



그리고, 이번 프로젝트에서는 dev, stg, prod 각각에 대한 환경을 구성해서 배포해 보고자 했는데요, 아래 파이프라인을 보시면 parameters 로 3가지 환경을 선택하도록 했습니다. 이렇게 구성하면 빌드 시 Jenkins에서 파라미터를 선택하라고 나옵니다.

Jenkinsfile

pipeline {
    agent any

    parameters {
        choice(name: 'ENV', choices: ['dev','stg','prod'], description: '배포 환경')
    }

    environment {
        PATH = "/usr/local/bin:/opt/homebrew/bin:$PATH"
        REGISTRY = "ghcr.io"
        BACKEND_IMAGE = "ghcr.io/eunhwa99/backend:latest"
        FRONTEND_IMAGE = "ghcr.io/eunhwa99/frontend:latest"

        // Jenkins Credentials
        GHCR = credentials('ghcr-credentials')      // usernamePassword → GHCR_USR, GHCR_PSW
        UNSPLASH = credentials('UNSPLASH_KEY')      // string → UNSPLASH
    }

    stages {
        stage('Clean Workspace') {
            steps {
                deleteDir() // 현재 workspace 전체 삭제
                git branch: 'main', url: 'https://github.com/eunhwa99/ImageGallery.git'
            }
        }
        stage('Login to GHCR') {
            steps {
                sh '''
                  echo $GHCR_PSW | docker login $REGISTRY -u $GHCR_USR --password-stdin
                '''
            }
        }

        stage('Create Kubernetes Secrets') {
            steps {
                // GHCR Secret (private image pull)
                sh '''
                  kubectl create secret docker-registry ghcr-secret \
                    --docker-server=$REGISTRY \
                    --docker-username=$GHCR_USR \
                    --docker-password=$GHCR_PSW \
                    --docker-email=none \
                    --dry-run=client -o yaml | kubectl apply -f -
                '''

                // Unsplash API Secret
                sh '''
                  kubectl create secret generic unsplash-secret \
                    --from-literal=UNSPLASH_ACCESS_KEY=$UNSPLASH \
                    --dry-run=client -o yaml | kubectl apply -f -
                '''
            }
        }

        stage('Deploy with Helm') {
            steps {
                sh '''
                  helm upgrade --install image-gallery ./helm/image-gallery \
                    -f ./helm/image-gallery/values-${ENV}.yaml
                '''
            }
        }

        stage('Verify Pods') {
            steps {
                sh '''
                  kubectl get pods
                  kubectl describe pod -l app=image-gallery-backend
                  kubectl describe pod -l app=image-gallery-frontend
                '''
            }
        }
    }
}

• Create Kubernetes Secret 에서  Unsplash API Secret  을 설정하는 부분에서 에러가 났었습니다.
  • --from-literal=UNSPLASH_ACCESS_KEY=$UNSPLASH  이 부분에서 UNSPLASH_ACCESS_KEY  은 API Key 값을 전달받을 곳에서 사용할 변수이고, UNSPLASH 은 Jenkins에서 API Key 가 저장된 변수명입니다. (credentials에 저장한 secret text 의 name) -> UNSPLASH_ACCESS_KEY 는 Backend 에서 전달받을 예정이고, 따라서 Backend 코드에서 UNSPLASH_ACCESS_KEY = os.getenv("UNSPLASH_ACCESS_KEY") 이런식으로 전달 받아야 합니다.  (--from-literal=UNSPLASH=$UNSPLASH 이렇게 설정했다가 build 는 잘되는데 백엔드에서 응답이 없어서 애 먹었습니다 ㅠㅠ)
• Deploy with Helm 단계에서, 어떤 파라미터(dev, stg, prod) 인지에 따라 values-dev.yml, values-stg.yaml, values-prod.yaml 이 선택되도록 Jenkins 파이프라인을 구성했습니다.

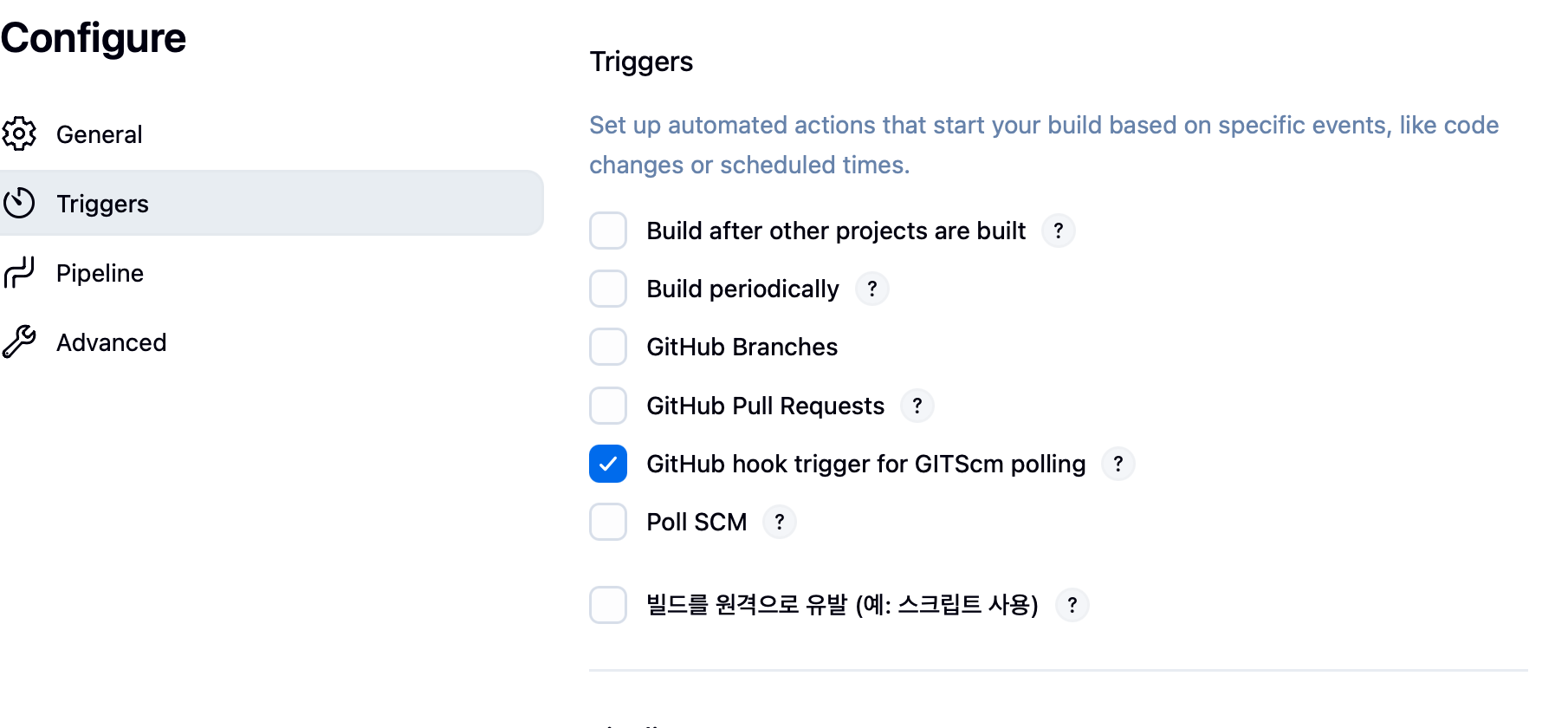

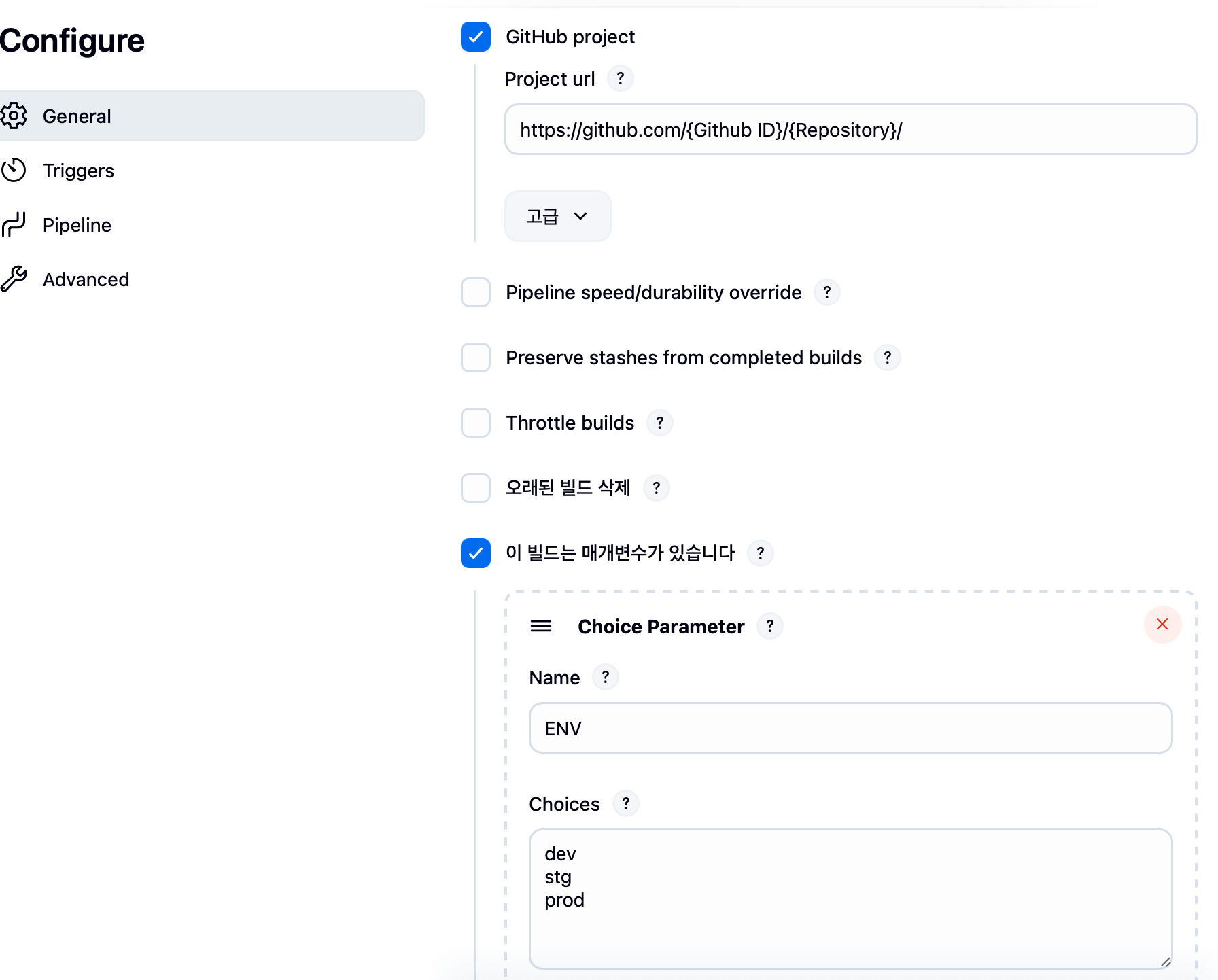

Github에서 Webhook 이벤트를 전달받으려면 아래와 같이 Github project 추가 및 Github hook trigger 설정이 필요합니다. 추가로 위에서 설명한 Parameters 부분도 (dev, stg, prod 매개변수) 아래 처럼 매개변수 설정이 필요합니다.



---

3. Helm values 설정

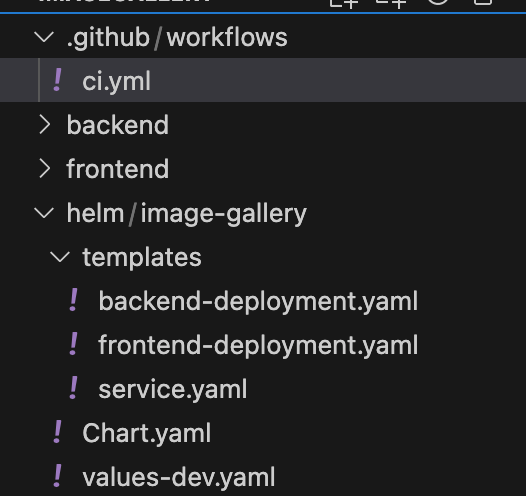

기존 프로젝트 구조에서 아래 helm 부분이 추가되었습니다. (위 Jenkins 파라미터로 dev, stg, prd 를 설정했는데요, 우선 dev 용 파일인 values-dev.yaml 만 생성했습니다.) 각 파일들은 아래와 같이 정의되어 있습니다. (처음에 ~.yml 로 파일 형식을 지정했다가 계속 실패했었습니다.ㅎㅎ 이 부분 주의하세요 !!)



Chart.yaml

apiVersion: v2
name: image-gallery
description: My personal demo app
type: application
version: 0.1.0
appVersion: "1.0"



values-dev.yaml

backend:
  image: ghcr.io/eunhwa99/backend:latest
  imagePullSecrets: ghcr-secret # secret 정의
  envFromSecret: unsplash-secret
  service:
    type: ClusterIP
    port: 8000

frontend:
  image: ghcr.io/eunhwa99/frontend:latest
  imagePullSecrets: ghcr-secret # secret 정의
  service:
    type: ClusterIP
    port: 3000



backend-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: {{ .Chart.Name }}-backend
spec:
  replicas: 1
  selector:
    matchLabels:
      app: {{ .Chart.Name }}-backend
  template:
    metadata:
      labels:
        app: {{ .Chart.Name }}-backend
    spec:
      containers:
        - name: backend
          image: {{ .Values.backend.image }}
          ports:
            - containerPort: {{ .Values.backend.service.port }}
          envFrom:
            - secretRef:
                name: {{ .Values.backend.envFromSecret }}
      imagePullSecrets:
        - name: {{ .Values.backend.imagePullSecrets }}



frontend-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: {{ .Chart.Name }}-frontend
spec:
  replicas: 1
  selector:
    matchLabels:
      app: {{ .Chart.Name }}-frontend
  template:
    metadata:
      labels:
        app: {{ .Chart.Name }}-frontend
    spec:
      containers:
        - name: frontend
          image: {{ .Values.frontend.image }}
          ports:
            - containerPort: {{ .Values.frontend.service.port }}
      imagePullSecrets:
        - name: {{ .Values.frontend.imagePullSecrets }}



service.yaml

apiVersion: v1
kind: Service
metadata:
  name: {{ .Chart.Name }}-backend
spec:
  type: {{ .Values.backend.service.type }}
  selector:
    app: {{ .Chart.Name }}-backend
  ports:
    - protocol: TCP
      port: {{ .Values.backend.service.port }}
      targetPort: {{ .Values.backend.service.port }}

---
apiVersion: v1
kind: Service
metadata:
  name: {{ .Chart.Name }}-frontend
spec:
  type: {{ .Values.frontend.service.type }}
  selector:
    app: {{ .Chart.Name }}-frontend
  ports:
    - protocol: TCP
      port: {{ .Values.frontend.service.port }}
      targetPort: {{ .Values.frontend.service.port }}

---

4.  local 테스트 및 배포

우선 로컬에서 먼저 테스트 해보는 것을 권장합니다.

1. 위에서 생성한 cluster 가 제대로 떠 있는지 아래 명령어로 확인해 봅니다.

kubectl get nodes   # Ready 상태 확인

2. (로컬 테스트) 로컬 build 후 load 하거나, GHCR에 도커 이미지를 push 했다면 GHCR 에서 이미지를 pull 합니다.

# Docker 이미지 빌드 후 Minikube에 로드
eval $(minikube -p minikube docker-env)
docker build -t my-backend:latest ./backend
docker build -t my-frontend:latest ./frontend

# GHCR 사용 시
docker pull ghcr.io/<YOUR_GH_USERNAME>/backend:latest
docker pull ghcr.io/<YOUR_GH_USERNAME>/frontend:latest

3. Secret 수동 생성(로컬 테스트):

kubectl create secret docker-registry ghcr-secret \
  --docker-server=ghcr.io \
  --docker-username=<YOUR_GH_USERNAME> \
  --docker-password=<생성한 GHCR 용 token> \
  --docker-email=none

kubectl create secret generic unsplash-secret --from-literal=UNSPLASH_ACCESS_KEY=<Unsplash access token>

4. Helm 배포:

helm upgrade --install image-gallery ./helm/image-gallery -f ./helm/image-gallery/values-dev.yaml

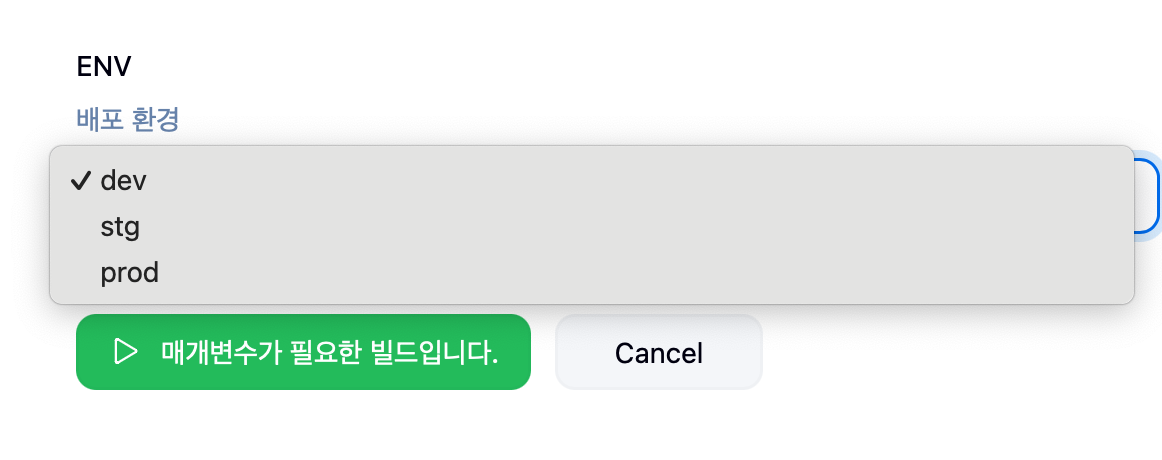

위 단계가 잘 진행되었다면 이미 배포가 되었을 것입니다. 해당 deployement 를 삭제하고 Jenkins에서 배포를 진행합니다.

---

5. 포트포워딩

ClusterIP로 서비스가 정의된 경우(values-dev.yaml에서는 ClusterIP로 되어 있음) 로컬에서 테스트하려면 아래처럼 내 로컬머신과 해당 서비스를 포트 포워딩 해야 합니다.

# 백엔드
kubectl port-forward svc/image-gallery-backend 8000:8000

# 프론트엔드
kubectl port-forward svc/image-gallery-frontend 3000:3000

• 그런 다음 브라우저에서 http://localhost:3000 접속하여 어플리케이션을 실행할 수 있습니다!

---

전체 체크리스트 (배포 전 확인 항목)

• values-*.yaml에 backend.image/frontend.image 가 정확히 지정되어 있는가?
• Jenkins에 ghcr-credentials 와 UNSPLASH_KEY 저장했는가?
• GitHub Actions가 GHCR에 정상적으로 push 하는가? (Actions 로그 확인)
• Helm이 차트 폴더(./helm/image-gallery)를 찾을 수 있는 위치에서 실행되는가?
• kubectl describe pod <pod> 로 Event 확인 — Image pull failed? permission denied? 등

---

추가 참고사항

• 핵심: 이미지 Pull 문제(ImagePullBackOff)는 대부분 레지스트리 인증(Secret) 문제이고, Helm nil-pointer 문제는 values 파일의 키 누락 문제입니다.
• Jenkins에서 “경로가 서로 달라서 Helm 차트를 못 찾음”은 굉장히 흔한 실수입니다 — 항상 dir()로 워킹 디렉터리를 명시하거나, checkout으로 workspace에 코드가 있는지 확인하세요.
• 민감 정보 (Unsplash API key, 레지스트리 PAT)은 절대 Docker 이미지에 넣지 말고 Kubernetes Secret으로 런타임에 주입하세요. Jenkins에서 withCredentials로 안전하게 관리할 수 있습니다.
